產品參數 |
序號 |
項目 |
單位 |
參數 |
1 |
額定輸出電壓 |
Vdc |
16 |
2 |
輸出電壓范圍 |
Vdc |
7～22 |
3 |
恒流充電電流 |
A |
1.8 or 0.9 |
4 |
適用電池規格 |
Ah |
8.4～12V(7～10節電池組)1.8～14Ah |
5 |
充電關斷條件 |
- |
-?V>5mV/CELL(TYP) VMAX>=1.6V/cell 或定時器動作 |
6 |
最大輸出功率 |
W |
35 |
7 |
輸出短路保護 |
- |
有 |
8 |
輸出反接報護 |
- |
有 |
特性 |
| [型號]:3PN3020MP [品牌]:ABT [輸入]:AC 100-240V/47-63 Hz [充電方式]:恒流、MCU控制充電模式 [顏色]:黑/白（根據要求） [保護]:有過流過壓和短路保護、輸出反接保護 [工作環境溫度]:-10 ~ +40°C [儲存環境溫度]:-40 ~ +70°C [工作環境濕度]:< +95% RH [儲存溫度]:-20~85℃ [工作溫度冷卻方式]:自然對流方式. [狀態顯示]:紅綠雙色指示（●紅色:快充 ●綠色:涓流/待機） [適用設備]:電動玩具,照明工業,電動工具,安防系統等 |
輸出保護 |
| 充電紅燈表示充電器正在充電狀態中; 充電綠燈表示充電器待充電狀態或涓流狀態; 充電紅燈轉為綠燈的條件:根據實際要求 過流保護:當充電器和配套使用設備的電流超過額定的工作電流,充電器立即停止工作,解除故障后,充電器可重新進入工作狀態; 短路保護:當充電器輸出正、負極短接時,充電器自動保護無輸出電壓,解除短路保護后,充電器重新工作. 防逆灌保護:當充電器輸入不接市電,輸出正、負極接電池時,充電器會無輸出電壓,同時LED指示燈不亮,解除防逆灌保護后,充電器重新工作. |
安全特性 |
| 抗振試驗：5MM / 50HZ / 600S 最大溫升：正常使用條件，外殼表面溫升不超過45°C 隔離耐電壓：輸入- 輸出(AC1.5KV、10MA、60S) 工作壽命：≥30000Hrs 防靜電等級：8.0KV |
描述 |

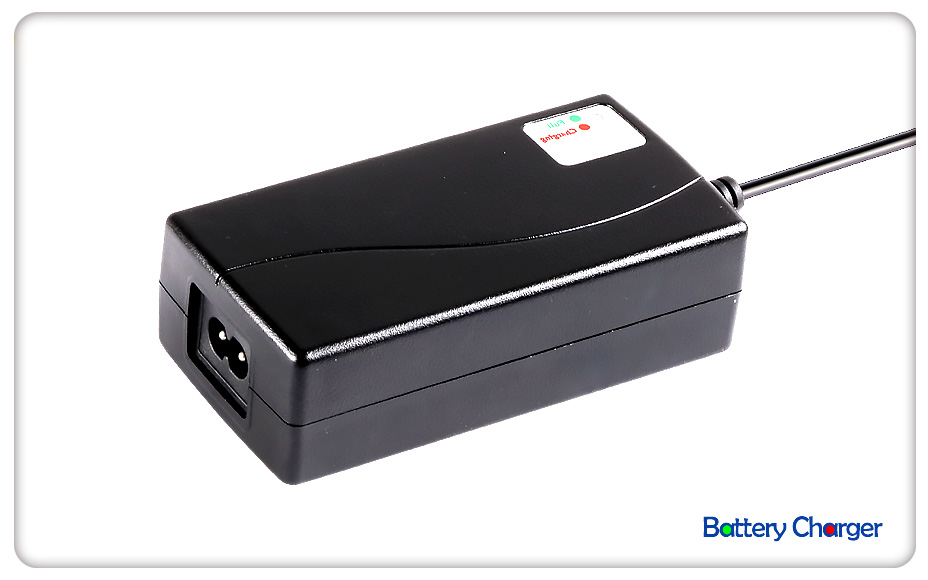

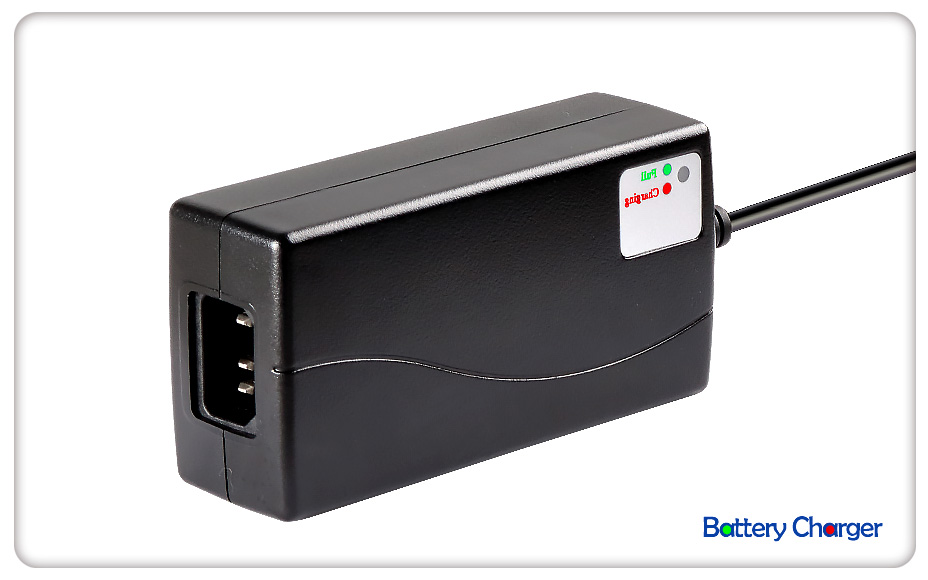

| 插墻式16V1.8A or 0.9A鎳氫/鎳鎘電池充電器 16V1800MA or 900MA鎳氫/鎳鎘電池充電器采用微電腦控制技術和開關電源技術精心設計而成，16V1.8A or 0.9A鎳氫/鎳鎘電池充電器 16V1800MA or 900MA鎳氫/鎳鎘電池充電器微電腦檢測充電過程，確保不過充，保護電池，延長電池壽命。 |
鎳氫/鎘電池充電器與電池參考 |
| 電壓 | 適用范圍 |
| 3.2V | 2.4V(2節電池) |
| 6.4V | 3.6~4.8V(3~4節電池) |
| 9.6V | 6.0~7.2V(5~6節電池) |
| 16V | 8.4~12V(7~10節電池) |
| 32V | 24V(20節電池) |
| 48V | 36V(30節電池) |
| 64V | 36~48V(30~40節電池) |
