開關電源適配器在出廠前都會進行高壓測試,俗稱"打高壓"下面我們來簡單介紹下USB插墻式電源適配器高壓測試及其規范,首先將高壓綜合測試儀輸出電壓設置為AC3000V,漏電流上限設置為5mA,下限設置為0.1mA,測試時長設置為60S.(注:不同規格或安規標準,測試的要求不盡相同,這里僅以該測試標準測試作為示范)

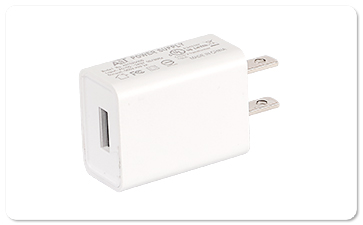

如圖所示將插座與高壓機正端連接,將電源適配器AC插頭插入高壓儀器高壓輸出端插座,注:此插座 L與N 極需短路.將外殼壓合OK之成品USB插墻式電源適配器AC插頭插入高壓儀器高壓輸出端插座,再將高壓儀器低壓端USB公頭插入電源適配器USB輸出端,USB公頭與高壓機接地端連接,然后，按下測試儀面板上TEST鍵開始測試,按下啟動開關，測試燈亮，待時間時間到后，儀器自動判定并切斷測試電壓，則安全通過.
測試時間結束后顯示屏顯示PASS,綠色指示燈亮表示測試OK,超漏則報警，紅色指示燈亮且發出“滴”的報警聲為不良品.按下儀器復位鍵，此時輸出電壓自動斷開.
操作重點說明:
使用人員腳下墊絕緣橡皮墊，在儀器工作時，只能單手操作，以防電擊危險。
絕不能在加有測試電壓的情況下，將導線接到或拔出被測物，并且也不要接觸被測物體.
每次使用測試儀須在第一時間進行點檢動作,點檢OK后方可正常測試.
在高壓測試過程中不可觸摸被測試設備，以防發生危險.
在連接及接觸測試導線或調節儀器前，一定保證輸出為復位狀態.
儀器要防止震動，保持外觀清潔，顯示清晰。.
工裝治具:
1.綜合測試儀
2.高壓測試專用治具
3.點檢治具
4標識標簽
|
