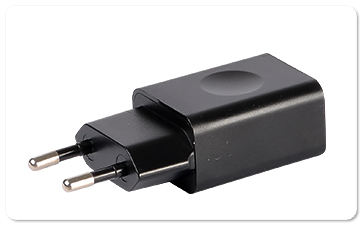

我們一般將歐規插墻式電源適配器插腳按照VDE歐規膠殼插腳的標準,也就是EN 50075/IEC60083為標準,IEC 60083是包括各個國家的插頭插座的標準,而EN 50075只是針對歐洲(德國)插頭的標準.
The edges of the metal parts shall be either chamfered or rounded off

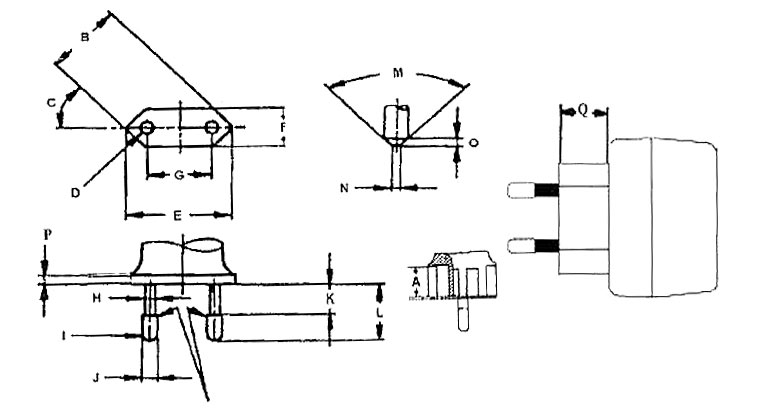

2PIN歐洲插腳Two-pin plugs f (Up to 2.5 A rating) EN50075/IEC60083 - C5/CEE7/DIN49464參數
符號 |
標準（mm） |
|
符號 |
標準（mm） |
A |
16.5 min. |
|
H |
從PINS腳與托臺結合處上方4MM處之內的直徑≤4.0 |
B |
25.6-26.6 |
|
H |
從PINS腳與托臺結合處上方4MM處的直徑值≤3.8 |
C |
45° |
|
J |
3.94-4.06 |
D |
R5.0-6.0 |
|
K |
10.0-11.0 |
E |
34.6-36.0 |
|
L |
18.5-19.5 |
F |
13.0-14.4 |
|
M |
90°max |
G |
PINS與臺面結合處中心點間距18.0-19.2 |
|
N |
0.7-1.7 |
G |
PINS末端中心點間距17.0-18.0 |
|
O |
2.0max |
從外殼圓周面延伸到PIN腳與托臺結合處任意點之間的距離最小為18mm
|
P大于等于4.0,Q大于等于18.0 ,I：金屬下部結合部分邊緣應光滑鈍化,不得尖銳刺手.
此歐規插腳適應國家包括:歐盟成員國（除英國外）德國,俄羅斯,以色列等國家,但要特別提示下如韓規,印度規,巴西規等雖然外表看起來類似,但還有許多的差異如PIN腳直徑還有金屬部分的長度等等方面還是不同的,后面我們將一一來介紹
|
