IEC/EN60950/UL60950是IT資訊類產品標準,IEC/EN60065/UL6500是AV音頻及視頻類電器產品標準,IEC/EN60335是家電類標準,下面來介紹這三個安規標準中電氣間隙和爬電距離在產品設計中的距離要求對比之前首先來介紹下什么叫電氣間隙和爬電距離.

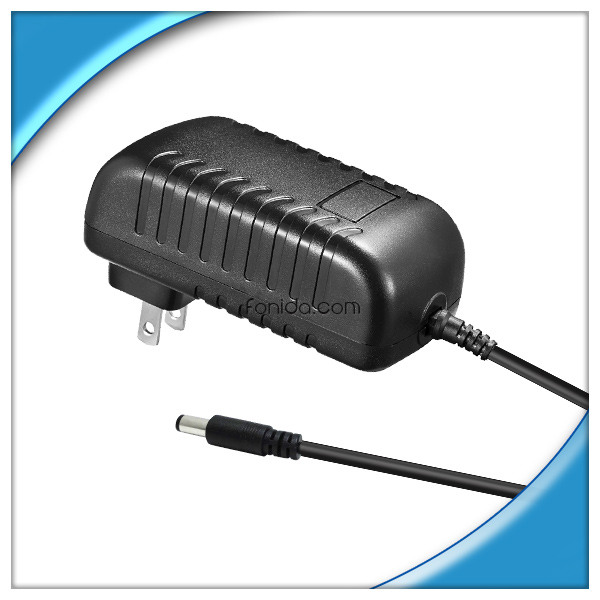

電氣間隙是指兩個導電元器件或兩個導體之間,或者是導電元器件或導體與電源適配器外殼的最短空間距離,通俗來說就是保障電源適配器的電氣性能和電氣安全的前提下,通過空氣來絕緣的最小距離就叫電氣間隙.
爬電距離是指沿絕絕緣表面兩個導電元器件或兩個導體之間,或者是導電元器件或導體的最短距離.即由于導體或元器件周圍的絕緣體在不同情況下出現電極化而呈現帶電的現象,這個帶電的半徑就是爬電距離.
下面是IEC/EN60950和IEC/EN60065以及IEC/EN60335的電氣間隙與爬電距離的要求
IEC/EN60950/UL60950 |
電氣間隙 |
爬電距離 |
保險絲前 L—N |
3mm |
3mm |
初級—接地零部件 |
3mm |
3mm |
保險絲本體 |
3mm |
3mm |
初級—次級 |
5mm |
6mm |
IEC/EN60065/UL6500 |
電氣間隙 |
爬電距離 |
保險絲前 L—N |
3mm |
3mm |
初級—接地零部件 |
3mm |
3mm |
保險絲本體 |
3mm |
3mm |
初級—次級 |
6mm |
6mm |
IEC/EN60335 |
電氣間隙 |
爬電距離 |
保險絲前 L N |
3mm |
3mm |
初級 接地零部件 |
3mm |
3mm |
保險絲本體 |
3mm |
3mm |
初級—次級(Transformer) |
6mm |
6mm |
初級—次級(Except Transformer) |
6mm |
6mm |
IEC/EN60950/UL60950和IEC/EN60065/UL6500以及IEC/EN60335是在電源適配器行業中最為常見的標準除此之外還有比如:IEC/EN60598, IEC/EN61029,EN50088等等由于版面緣故我們也無法一一來講解,總之在各個安規標準中其產品設計中電氣間隙和爬電距離要求是有差異的.
